Das Prinzip und der Aufbau von kabellosen Ladegeräten umfassen vor allem folgende Aspekte:

1. Prinzip der elektromagnetischen Induktion:Das kabellose Ladesystem nutzt hauptsächlich das elektromagnetische Induktionsprinzip, das Energie durch Spulen koppelt, um eine Energieübertragung zu erreichen. Wenn der Abstand zwischen dem sendenden Ende (dh dem kabellosen Ladegerät) und dem empfangenden Ende (dh dem Gerät) innerhalb eines bestimmten Bereichs liegt, erzeugt der Wechselstrom am sendenden Ende ein magnetisches Wechselfeld und das empfangende Ende erzeugt in sich selbst Strom magnetische Induktion, wodurch eine Energieübertragung erreicht wird.

2. Energieverwaltungsmodul:Das Power-Management-Modul ist dafür verantwortlich, den Eingangs-Wechselstrom oder Gleichstrom in Gleichstrom umzuwandeln und ihn dem Übertragungskreis zuzuführen. Die Hauptoszillatorschaltung im Sendekreis verwendet als Oszillator einen aktiven Quarzoszillator. Die ausgegebene Rechteckwelle wird gefiltert, um eine stabile Sinuswelle auszugeben, die dann verstärkt und an einen Parallelresonanzkreis ausgegeben wird, der aus einer Spule und einem Kondensator zur Strahlung besteht.

3. Übertragungsschaltungsmodul:Das Übertragungsschaltungsmodul umfasst aktive Quarzoszillatoren, Filter, Verstärkerschaltungen usw. Seine Hauptfunktion besteht darin, elektrische Energie in hochfrequenten Wechselstrom umzuwandeln, um die Primärwicklung zu versorgen.

4. Empfangsschaltungsmodul und Ladeschaltung:Das Empfangsschaltungsmodul umfasst Spulen, Kondensatoren und andere Teile, die dazu dienen, den vom Sendeende abgegebenen hochfrequenten Wechselstrom in Gleichstrom umzuwandeln, um die Batterie aufzuladen. Gleichzeitig muss das Empfangsschaltungsmodul auch mit der Ladeschaltung zusammenarbeiten, um den Ladevorgang der Batterie zu steuern und zu schützen.

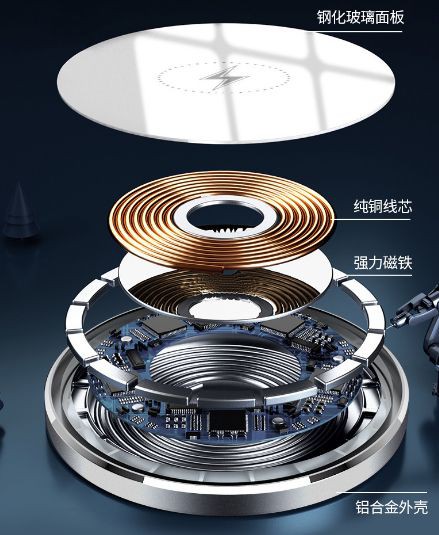

5. Spule und Kondensator:In kabellosen Ladesystemen sind Spulen und Kondensatoren die Kernkomponenten. Als Hauptbestandteil der Energieübertragung können das Material, der Drahtdurchmesser, die Anzahl der Windungen und andere Faktoren der Spule die Übertragungseffizienz beeinflussen; Die Funktion von Kondensatoren besteht darin, mit Spulen zusammenzuarbeiten, um Resonanz zu erreichen und die Effizienz der Energieübertragung zu verbessern.

6. Magnetkern:Bei einigen leistungsstarken kabellosen Ladegeräten besteht die Funktion des Magnetkerns darin, die Magnetfeldstärke zu erhöhen und die Effizienz der Energieübertragung zu verbessern.
